当今社会各行各业都迅速发展，随之而来的是对用电有了更高的要求，需要有更可靠更稳定更干净的电源来支撑。

UPS即不间断电源主要服务于对电源稳定性要求较高的设备，为其提供不间断的优质电源。

而UPS的后备供电又主要靠电池组来储能。所以准确计算UPS电池容量是UPS配置中的主要问题之一。

今天我们就来看看UPS计算电池容量的几种方法，分别为:恒功率算法、恒电流算法、51194算法。51194算法出自《GB51194-2016通信电源设备安装工程设计规范》。

接下来我们一来看每种算法是如何计算的。

一、恒功率法

招标文件对于恒功率的要求通常是这样子的:承包人在进行电池计算时应按照恒功率放电查表法以及要求的数据进行计算配置，最终配置电池容量应大于或者等于计算

值。计算公式如下:

W/cell =(PxPF) /(ηxnx6)

W/cell:电池单体放电功率(W)

P:UPS的输出功率(VA)

PF:UPS 的功率因数

n:UPS逆变器的效率

n:单节12V电池的内部串联单体数

样例:选用合乐hl8某系列UPS20kVA，输出功率为20kVA，功率因数0.9，逆变效率0.94，电池节数29，后备时间2小时，电池单体终止电压选择1.8V的情况下选用电池配置。

带入公式计算:

W=(20000x0.9)+(0.94x29x6)=110.1(W)

所以电池单元放电总功率为110.1W，配置电池需要选择每单体容量大于等于110.1W的方可满足。

另外当算出的电池放电容量较大时，可以选用多组并联。

查电池的恒功率放电表后备2小时各型号蓄电池容量，需要配置的电池组数为W+每单体电池容量=电池组数，通过电池多种型号和组数进行对比选出最合适的电池型号。

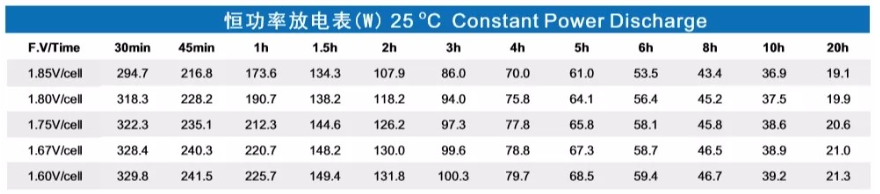

如下表某型号180AH胶体电池终止电压1.8V后备时间2小时对应的容量是118.2，那么需求的电池组数为110.1+118.2=0.93，则1组29节180AH胶体电池即可满足

此项目配置。

二、恒电流法

招标文件对于恒电流的要求通常是这样子的:承包人在进行电池计算时应按照电池恒电流放电特性表查表法以及要求的数据进行计算配置，最终配置电池容量应大于或

者等于计算值。计算公式如下:

电池放电电流I= (PxPF)÷(Vbatxη)

P:UPS的输出功率(VA)

PF:UPS 的功率因数

n:电池放电效率

Vbat:电池组放电电压(放电时单体电池平均电压取1.85V)

样例:选用合乐hl8系列UPS20kVA，输出功率为20kVA，功率因数0.9，电池放电效率0.94，后备时间2小时，蓄电池放电时，单体电池放电终止电压取1.8V的情况选

用电池配置。

代入公式计算:I=20000x0.9+1.85+6+29+0.94=59.5(A)

根据电池的电池恒电流放电特性表查得所需电池后备时间需配置的电池组，多种型号的电池组数进行对比选出最合适的电池型号。

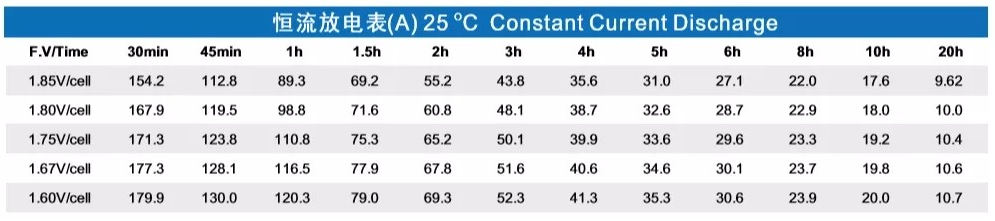

如下表某牌180AH胶体电池终止电压1.8V后备2小时对应的值是60.8，则1组29节180AH胶体电池能满足此项目配置。

三、51194算法

招标文件对于51194算法的要求通常是这样子的:响应《技术规格书》要求，采用《通信电源设备安装工程设计规范(GB51194-2016)》标准对蓄电池容量进行计算

(简称51194算法)。标准中给出的UPS电池容量计算方法如下:

Q:蓄电池组总容量(Ah)

K:安全系数，取1.25

1:负荷电流(A)

T:放电小时数(h)

n:放电容量系数，见下表

t:实际电池所在地最低环境温度数值。所在地有采暖设备时，按15℃考虑，无采暖设备时，按5℃考虑

a:电池温度系数(1/°℃)，当放电小时率≥10时，取α=0.006;当10>放电小时率≥1时，取a=0.008;当放电小时率<1时，取a=0.01

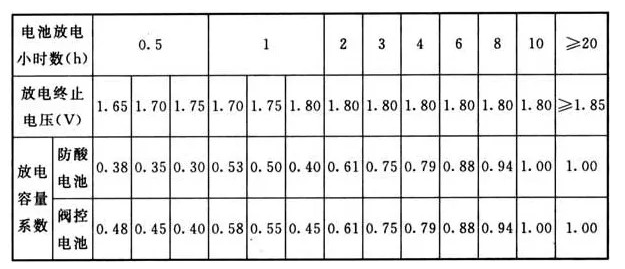

铅酸蓄电池放电容量系数(η)表

交流不间断电源(UPS)系统的蓄电池组总容量应按公式5.2.4计算。式中蓄电池组的计算放电电流应按下式计算:

I:蓄电池的计算放电电流(A)

S:UPS设备额定容量(kVA)

cos更:UPS设备输出功率因数

μ:逆变器的效率

U:蓄电池放电时逆变器的输入电压(V)，单体电池电压取1.85V

样例:选用合乐hl8系列UPS 10kVA，输出功率为10kVA，功率因数0.9，电池放电效率0.94，后备时间2小时，放电终止电压:10.8V(10小时放电率)的情况选用电池配置。

带入公式计算:

I=10000x0.9+0.94+1.85+29+6=29.7(A)

Q=1.25x29.7x2+0.61+[1+0.006x(15-25)]=129.5( AH)

选择电池容量大于129.5AH的即可满足要求。

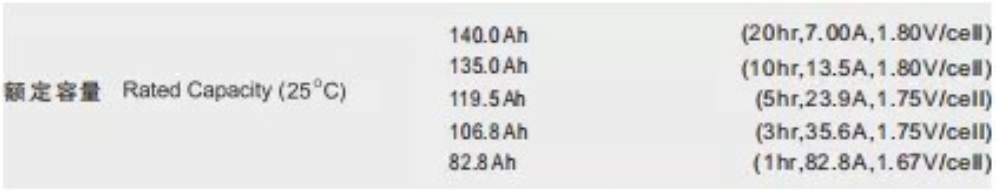

如下表某牌型号135AH胶体电池对应的容量大于129.5AH，则1组29节135AH胶体电池能满足此项目配置。

小结

以上几种电池容量计算方法，在招标项目中均有在使用。因市电停电后，UPS所带负载功率是恒定的，也就是说电池组需提供恒定的功率支撑负载的运行，所在在这几

种算法中，目前大部分招标项目要求采用恒功率算法。
