YH-JK003直流电源监控模块

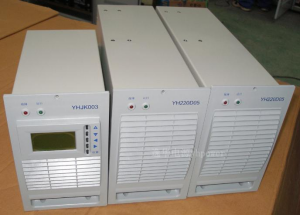

我公司自主研发的整流模块(型号：YH220D05、YH220D10\YH110D10\YH110D20等)和中央监控器（YHJK003）采用组合式机架模式：

接线简单、配套厂家省时省力。

整流模块不同客户，有不同称呼：电力充电模块、高频开关电源模块、智能整流器、电力模块等，主要用在湖南直流屏市场及周边地区

YH-JK003A、JK003B电力监控器主要功能监控模块运行状态，智能充电模块的均流由它控制，还有电力模块的均浮充转换也由它控制，检测交流电压，蓄电池充电电流，通过检测蓄电池充电电流的大小，来调节充电模块的输出电压(其实就是均浮充的转换)。

一、直流电源监控模块主要特点及功能

1、 全中文液晶屏参数设置、显示及告警。

2、 精确的测量显示，可手动完成多项运行参数的测量及校准。

3、 采用分流器或霍尔元件采集电流参数，稳流精度高、选择性大。

4、 无源NO干接点输出(FULL 220AC  0.2A)。

5、 电池容量用户自行设定，实现了电池组配的灵活性。

6、 采用分离式自锁插拔端子，更换、安装方便迅速。

7、 电池、控母电流测量、显示。

8、 合母、控母电压测量、显示及三相交流电压测量、显示，三相缺相告警。

10、监控器除了自身的异常告警、显示外，增加了外部告警量输入，对外部异常也能进行声响告警和显示告警信息。

11、温度系数补偿功能（必须挂接电池巡检模块）。

12、外挂式母线绝缘检测功能模块。

13、外挂式22路电池巡检功能模块。

14、外挂式32路开关量检测功能模块。

15、RS232/RS485串口与上位机通信

二、直流系统监控模块主要性能参数

工作电源电压：直流80-300DC

输出开关量：三路常开无源干接点，接点容量0.2A

                  一路系统告警输出，含模块故障告警及外部输入异常告警。

                  二路备用，无定义。

取样信号：六路

1、合母0-315V取样。2、控母0-315V取样。3、电池充电电流取样

4、控制母线电流取样。5、三相交流电压取样。6、电池电压测量。

三、使用环境：

海拔高度低于2000米；   环境温度：-10℃至+45℃；

最大相对湿度：不大于90%(无结露)。
