沅江100AH直流屏生产安装调试培训

此次有幸成为沅江公司直流屏项目首选供应商，为其它提供GZDW-220V/100整套直流电源系统。从生产到现场安装，调试最后再培训

直流屏组成：

直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元等组成。

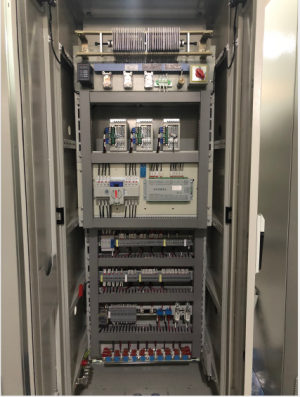

*100AH直流屏生产图

直流屏适用范围：

直流屏应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

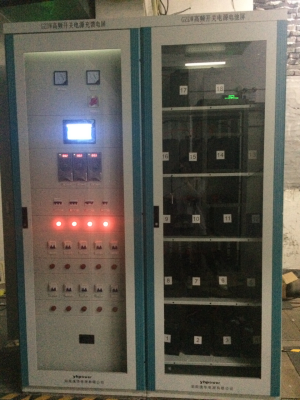

*现场安装调试

直流屏的技术指标：

　　1、交流测量精度：220V及380V±15% 范围内 ≤ 1.0 %；

　　2、直流测量精度：

　　控母电压： 110V~240V范围内 ≤ 0 .5%；

　　合母电压： 286V~198V范围内 ≤ 0.5%；

　　充电电压： 286V~198V范围为 ≤ 0.5%；

　　电池电压： 12.5V±10%范围为 ≤ 0.5%；

　　控母、充电电流: 10%Ie~Ie范围内 ≤ 0.5%；

　　3、充电控制参数：调压口输出电压(DC)：0 ~ 8.0V受控 (100mA)；

　　4、温度检测：1路电池室温度 -40℃~125℃，109路电池温度巡检 -55℃~125℃；

　　5、电池在线检测： 256路 直流屏原理图；

　　6、绝缘在线检测： 8~64路,可定制；

　　7、支路开关状态检测： 8~64路；

　　8、硅链控制： 5级；

　　9、故障记录： 64条；

　　10、继电器触点：220V / 2A。

*100AH直流屏系统

直流屏的蓄电池维护方法：

　　1、若有蓄电池漏液现象，应及时查找原因并处理，以免影响蓄电池的绝缘；

　　2、充浮状态下，蓄电池是不发热的，若有发热现象应及时处理;

　　3、检查蓄电池组的连接点，接触是否严密，有无氧化，并涂些凡士林油。

常见的规格有：20AH/110V、20AH/220V、30AH/110V、30AH/220V、38AH/110V、38AH/220V、40AH/110V、40AH/220V、65AH/110V、65AH/220V、100AH/110V、100AH/220V等多种常规电池容量的直流屏，如客户需要非常规的容量也可找我们定制。

*直流屏日常操作.维护培训
