时间：2024年8月20日上午

地点：麓谷工业园配电间

项目：GZDW-220V/40AH直流屏系统升级改造

此次用户选择把选原来的直流屏系统整个不要。直接选择合乐hl8电源提供的一套“壁挂式直流电源系统”

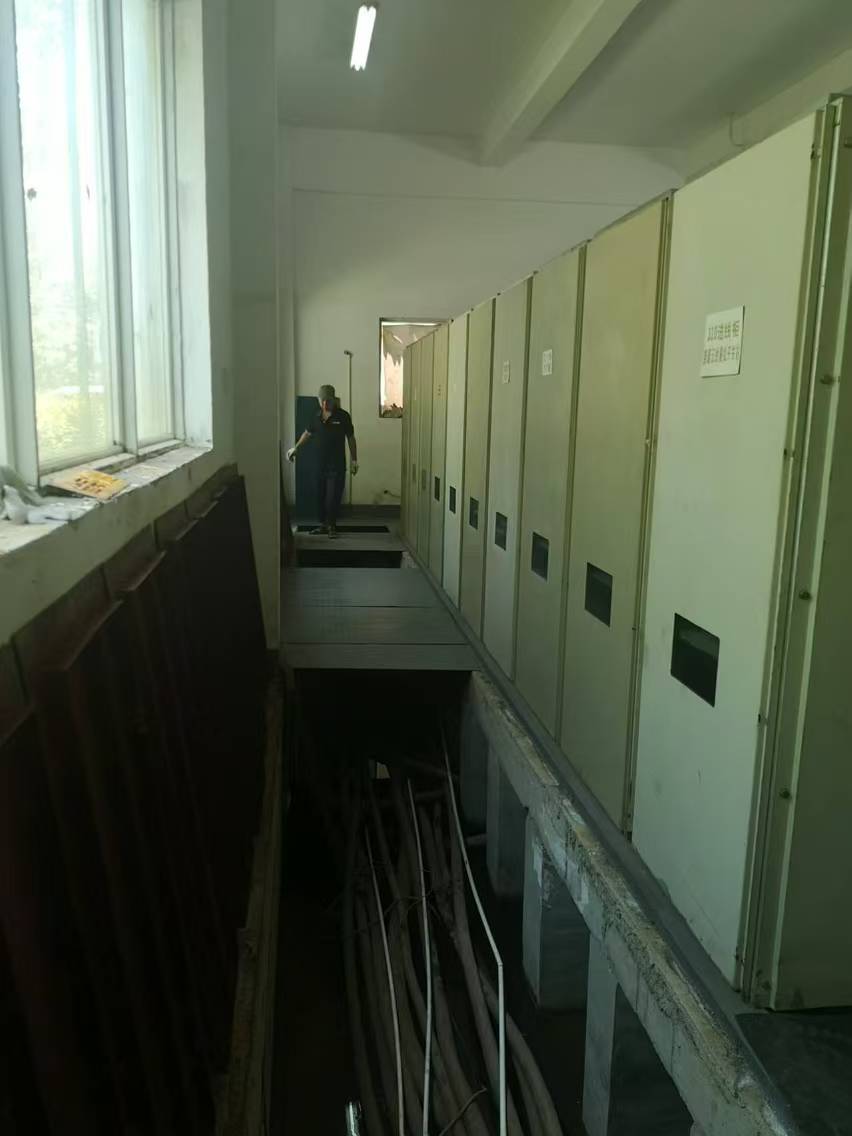

*旧的GZDW-220/40AH直流屏电源柜

壁挂直流电源系统也属于“直流屏”一种，但是属于比较小型的系统。是专为小容量壁挂系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合，具有体积小、结构简单、独立构成系统等特点。

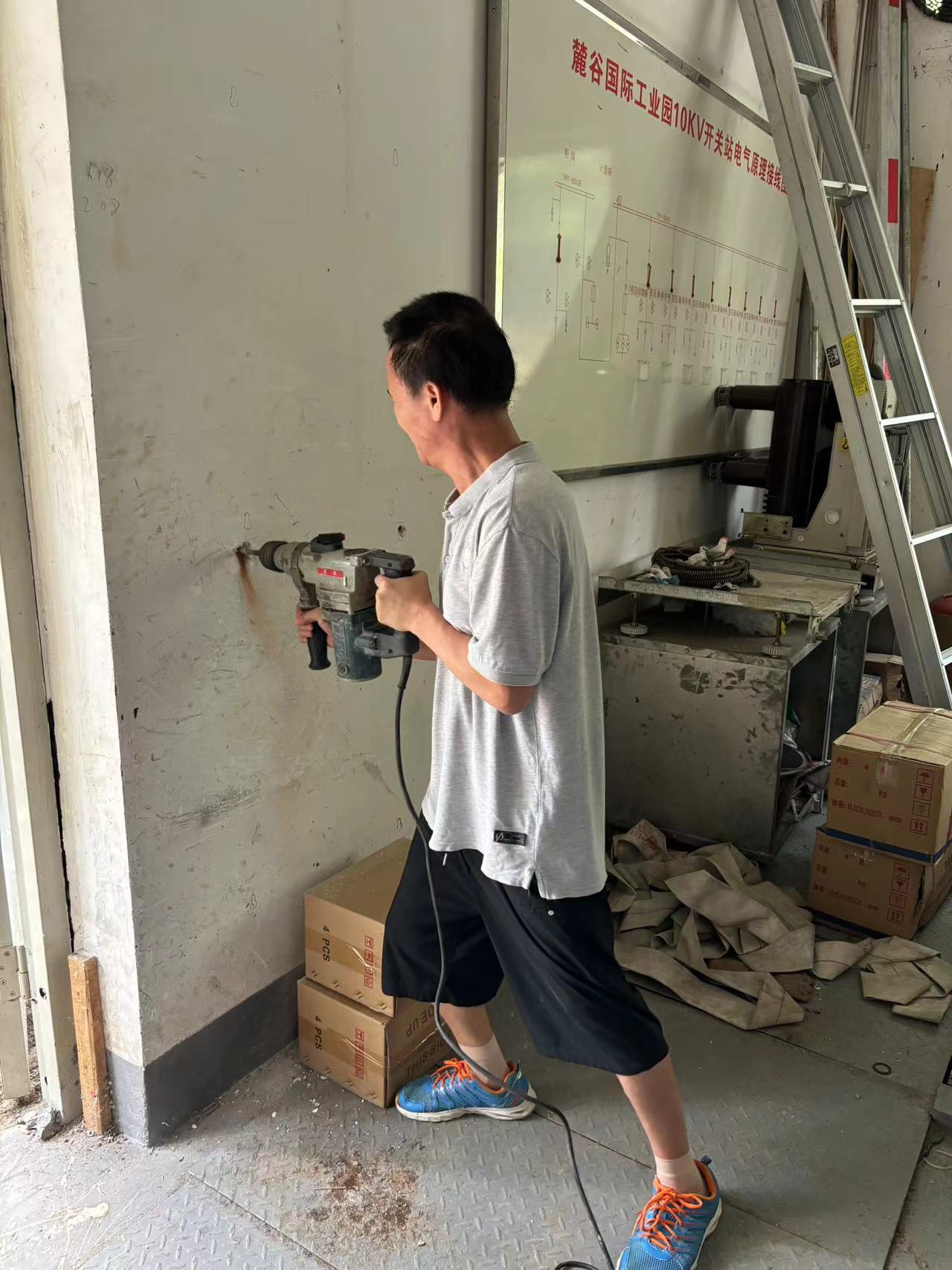

*壁挂式直流电源打孔安装中

合乐hl8电源yhpower的壁挂式直流屏的电源柜框架由截面钢材及钣金弯曲门榄组成，轻巧、组合方便；前门配以5mm优质钢化玻璃，具有刚性好、美观、安全的特点；后门由冷轧钢板弯曲而成，采用螺钉锁紧结构；侧板则由冷轧钢板弯曲而成，两侧有电缆走线孔，并安装有橡皮防护圈；内部可以安装标准面板，机箱和机架等，防护等级能够达到IP30，主要应用于电力系统续电保护和控制类产品中。

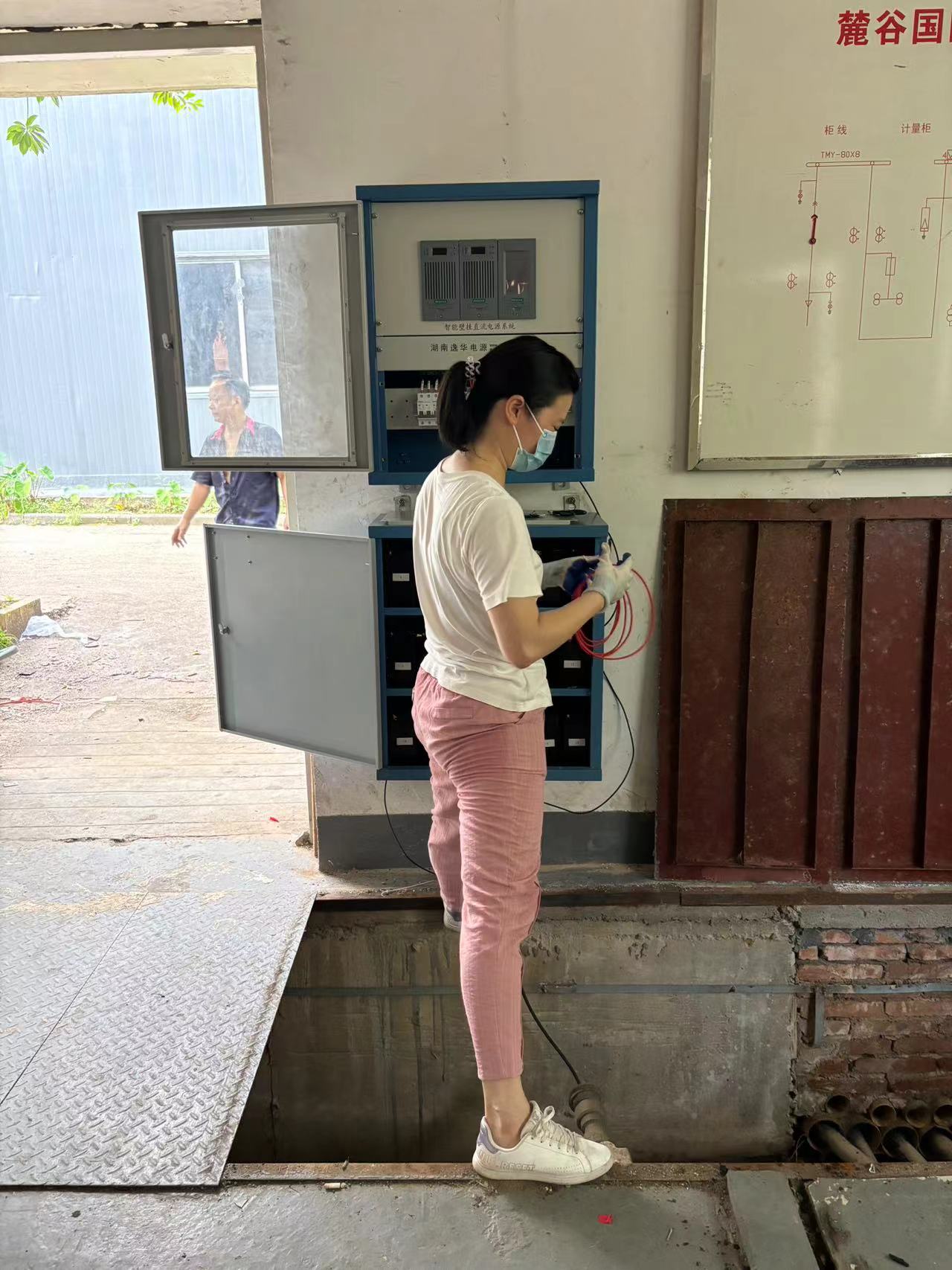

*壁挂式直流电源柜蓄电池接线中

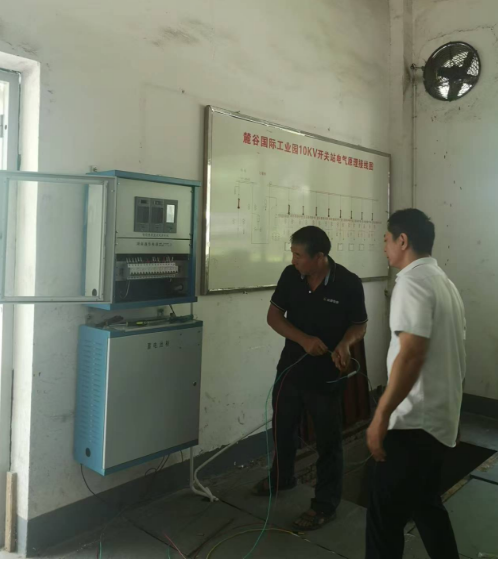

*从原来的直流屏牵线到壁挂式直流柜

壁挂式直流电源系统主要组成：

壁挂直流电源，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；整流模块内自带降压功能、监控模块是智能触摸屏菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择

*壁挂式直流屏接线

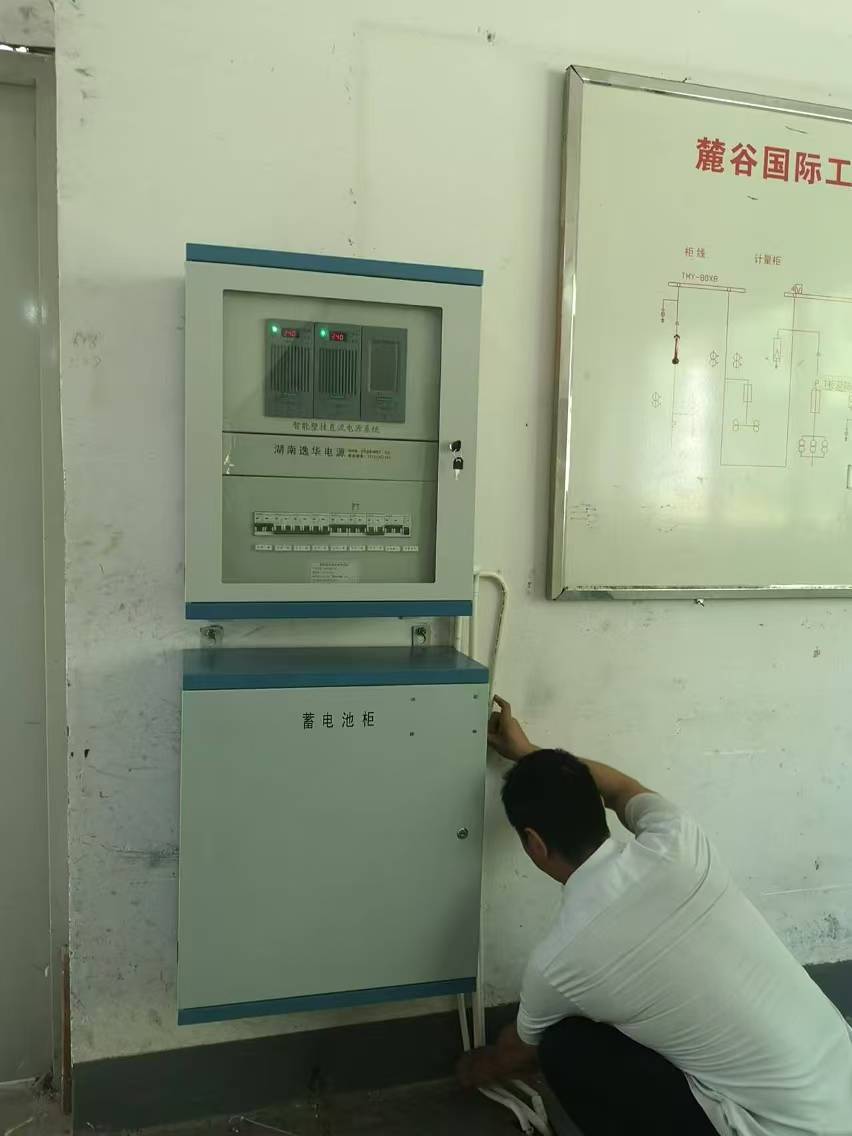

*壁挂电源柜运行正常

湖南合乐hl8电源限公司主要的销售产品有：直流屏、壁挂式直流屏、分布式电源、直流屏充电模块、监控模块、降压硅链，工业铅酸蓄电池等。
